سیستم ارتینگ چیست و چرا اجرای آن در ساختمان ضروری است؟
مهر
سیستم ارتینگ چیست و چرا اجرای آن در ساختمان ضروری است؟
در ساختمان‌های مسکونی و صنعتی، حفاظت از جان افراد و تجهیزات برقی اهمیت زیادی دارد. یکی از مؤثرترین روش‌ها برای افزایش ایمنی در برابر برق‌گرفتگی و نوسانات، استفاده از سیستم ارتینگ (Earthing System) است. اجرای اصولی این سیستم جلوی بسیاری از خطرات احتمالی را می‌گیرد. در این بخش از مجموعه مقالات آموزشی الکترودماوند به سیستم ارتینگ چیست و چرا اجرای آن در ساختمان ضروری است؟ میپردازیم ضمن سپاس از همزاهی تان تا انتهای این مطلب همراه ما باشید.
سیستم ارتینگ چیست؟
سیستم ارتینگ فرآیندی است که طی آن، قسمت‌های فلزی و بدنه تجهیزات برقی به زمین متصل می‌شوند. این اتصال باعث می‌شود در صورت بروز نشتی یا اتصال کوتاه، جریان برق مسیر ایمن‌تری (زمین) را انتخاب کند و از عبور برق از بدن انسان یا آسیب به تجهیزات جلوگیری شود.
ارتینگ در چه ساختمان‌هایی استفاده می‌شود؟
سیستم ارت فقط مخصوص آپارتمان‌ها نیست، بلکه در همه ساختمان‌ها و محیط‌ها کاربرد دارد. تفاوت اجرای آن در جدول زیر مشخص است:
| نوع ساختمان | روش اجرا | نکات مهم |
|---|---|---|
| 🏢 آپارتمان‌ها | چاه ارت مرکزی مشترک برای کل ساختمان | معمولاً در محوطه یا زیرزمین اجرا می‌شود؛ همه واحدها به ارت مشترک متصل هستند. |
| 🏠 خانه‌های مستقل و ویلاها | چاه ارت اختصاصی یا میله ارت جداگانه | بسته به شرایط خاک و فضا، می‌توان از یک چاه کوچک یا میله ارت استفاده کرد. |
| 🏭 محیط‌های صنعتی و کارگاه‌ها | چندین چاه ارت یا شبکه ارت گسترده | ارتینگ در این مکان‌ها الزامی و قانونی است؛ معمولاً با عمق بیشتر و استفاده از چند نقطه اتصال اجرا می‌شود. |
🔑 بنابراین، ارتینگ در همه ساختمان‌ها قابل اجراست؛ تنها روش و عمق چاه با توجه به شرایط خاک و محل تغییر می‌کند.
اهمیت استفاده از ارتینگ در ساختمان‌ها
- ✅ محافظت از جان انسان‌ها در برابر برق‌گرفتگی
- ✅ جلوگیری از آسیب به لوازم برقی و الکترونیکی
- ✅ کاهش احتمال آتش‌سوزی ناشی از جریان‌های ناخواسته
- ✅ عملکرد بهتر سیستم‌های حفاظتی مانند کلید محافظ جان و فیوز
اجزای اصلی سیستم ارتینگ
یک سیستم ارت استاندارد معمولاً از اجزای زیر تشکیل می‌شود:
- چاه ارت یا میله ارت (محل تخلیه جریان الکتریکی)
- هادی یا کابل مسی (انتقال جریان به زمین)
- صفحه یا تسمه مسی
- مواد کاهنده مقاومت زمین (بنتونیت، نمک، ذغال)
- جعبه تست ارت برای کنترل و تست دوره‌ای

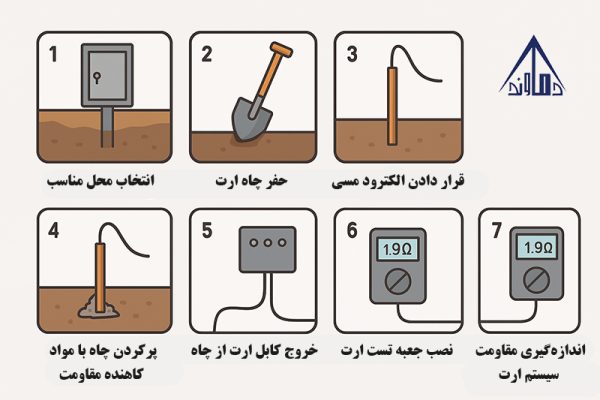

نحوه اجرای سیستم ارتینگ (مرحله به مرحله)
- انتخاب محل مناسب → خاک با رطوبت کافی و دور از تأسیسات انتخاب می‌شود.
- حفر چاه ارت → چاه ۲ تا ۳ متری (بسته به نوع خاک) حفر می‌شود.
- قرار دادن الکترود مسی → صفحه یا میله مسی درون چاه نصب و به کابل مسی متصل می‌شود.
- پر کردن چاه با مواد کاهنده مقاومت → استفاده از بنتونیت، نمک و ذغال برای کاهش مقاومت زمین.
- خروج کابل مسی از چاه → هدایت کابل به سمت تابلو برق یا جعبه تست.
- نصب جعبه تست ارت → جهت بررسی و تست‌های دوره‌ای.
- اندازه‌گیری مقاومت زمین → با دستگاه ارت تستر، مقدار مقاومت اندازه‌گیری می‌شود (مقدار استاندارد کمتر از ۲ اهم).
سیستم ارتینگ یک انتخاب نیست؛ بلکه یک ضرورت ایمنی برای همه ساختمان‌هاست، چه آپارتمانی باشند، چه خانه‌های مستقل و ویلایی و چه محیط‌های صنعتی. این سیستم هم از جان افراد محافظت می‌کند و هم از تجهیزات برقی در برابر نوسانات و اتصال کوتاه.
اگر به‌دنبال اجرای یک سیستم ارت استاندارد و مطمئن هستید، تیم متخصص الکترودماوند آماده مشاوره و اجرای حرفه‌ای در محل شماست.
